Hier finden Sie alle relevanten Informationen für das Messen Ihrer Jalousie.
In unseren Montagevideos, die Sie hier finden Montagevideos | Jalousien wird am Anfang immer erst das Ausmessen veranschaulicht.
Danach erklären wir Schritt für Schritt, wie Sie Ihre Jalousie - z. B. eine Holzjalousie montieren.
Falls Sie dennoch Fragen - z. B. über Alu Jalosien haben sollten, erreichen Sie uns auch telefonisch unter der 030 / 884 894 12 oder per mail info@jaloucity.com
In den Videos wird die Montage Schritt für Schritt erklärt.
Falls Sie dennoch Fragen haben sollten, erreichen Sie uns auch telefonisch unter der 030 / 884 894 12 oder per mail
info@jaloucity.com
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite inkl. Gummidichtung minus insgesamt 5 mm
H = Bestellhöhe = Scheibenhöhe inkl. Gummidichtung
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite (kleinstes Maß in der Schräge). Idealerweise messen Sie von Mitte Silikon bis Mitte Silikon.
H = Bestellhöhe = Scheibenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)
HINWEIS: Beachten Sie die Glasleistentiefe. Diese muss mindestens 15 mm tief sein.
Wir empfehlen das Fenster an mehreren Stellen zu messen. D.h. in der Breite nehmen Sie das kleinste ausgemessene Maß, bei der Höhe das größte ausgemessene Maß. Beachten Sie bitte, dass die Jalousien auf Maß angefertigt werden ( bis auf den Millimeter genau ). Ihre angegebenen Maße sind Fertigmaße, es erfolgen keine Abzüge durch uns oder unseren Hersteller.
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite zzgl. gewünschtem Überstand. Beschläge / Griff beachten.
H = Bestellhöhe = Ober- bis Unterkante des beweglichen Fensterflügels
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite zzgl. gewünschtem Überstand. Beschläge / Griff beachten.
H = Bestellhöhe = Ober- bis Unterkante des beweglichen Fensterflügels minus insgesamt 1 cm.
HINWEIS: Bei einer Montage mit Klemmhalterungen (KH) ist auf ausreichend Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht mehr öffnen lässt.

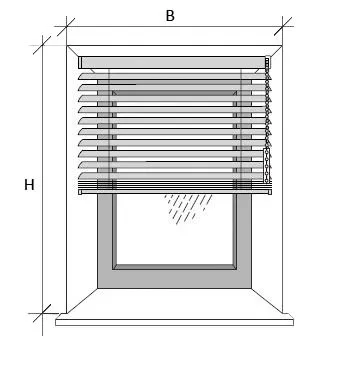

B = Bestellbreite = Nischenbreite minus 5 mm.
H = Bestellhöhe = Nischenhöhe
HINWEIS: Bestellbreite = Messen Sie die Nische an mehreren Stellen und ziehen Sie vom kleinsten gemessenen Maß 5 mm ab. Beachten Sie bitte, dass Sie Ihr Fenster bei dieser Montageart vielleicht nicht mehr öffnen können.

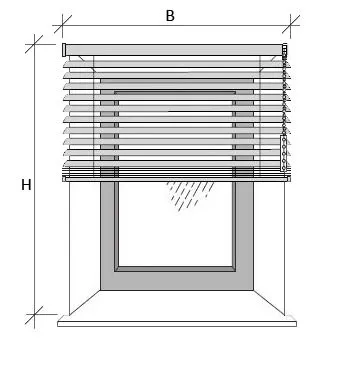

B = Bestellbreite = Bestellbreite einschließlich gewünschtem Überstand, wir empfehlen insgesamt 10 cm.
H = Bestellhöhe = Nischenhöhe plus gewünschtem Überstand
HINWEIS:
Bei der Montage vor der Fensternische sollte die Bestellbreite ca. 10 cm größer sein als die Nischenbreite. Die Bestellhöhe (je nach Pakethöhe) sollte ca. 20 cm länger sein als die Nischenhöhe, um eine optimale Abdeckung zu gewährleisten. Beachten Sie bei der Montage die Pakethöhe, damit das Fenster auch nach der Montage bedienbar bleibt.
Höhe | Pakethöhe |
---|---|
25 cm | 4,5 cm |
50 cm | 5,7 cm |
75 cm | 6,3 cm |
100 cm | 6,8 cm |
125 cm | 7,0 cm |
150 cm | 8,0 cm |
175 cm | 8,5 cm |
200 cm | 9,2 cm |
225 cm | 9,5 cm |
250 cm | 10 cm |
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite inkl. Gummidichtung minus insgesamt 5 mm
H = Bestellhöhe = Scheibenhöhe inkl. Gummidichtung
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite (kleinstes Maß in der Schräge). Idealerweise messen Sie von Mitte Silikon bis Mitte Silikon.
H = Bestellhöhe = Scheibenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)
HINWEIS: Beachten Sie die Glasleistentiefe. Diese muss mindestens 15 mm tief sein.
Wir empfehlen Ihnen, das Fenster an mehreren Stellen zu messen. D.h. in der Breite nehmen Sie das kleinste ausgemessene Maß, bei der Höhe das größte ausgemessene Maß. Beachten Sie bitte, dass die Jalousien auf Maß angefertigt werden (bis auf den Millimeter genau). Ihre angegebenen Maße sind Fertigmaße, es erfolgen keine Abzüge durch uns oder unseren Hersteller.
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite zzgl. gewünschtem Überstand. Beschläge / Griff beachten.
H = Bestellhöhe = Ober- bis Unterkante des beweglichen Fensterflügels
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite zzgl. gewünschtem Überstand. Beschläge / Griff beachten.
H = Bestellhöhe = Ober- bis Unterkante des beweglichen Fensterflügels minus insgesamt 1 cm.
HINWEIS: Bei einer Montage mit Klemmhalterungen (KH) ist auf ausreichend Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht mehr öffnen lässt.
B = Bestellbreite = Nischenbreite minus 5 mm.
H = Bestellhöhe = Nischenhöhe
HINWEIS: Bestellbreite = Messen Sie die Nische an mehreren Stellen und ziehen Sie vom kleinsten gemessenen Maß 5 mm ab. Beachten Sie bitte, dass Sie Ihr Fenster bei dieser Montageart vielleicht nicht mehr öffnen können.
B = Bestellbreite = Nischenbreite einschließlich gewünschtem Überstand, wir empfehlen mindestens insgesamt 10 cm.
H = Bestellhöhe = Nischenhöhe plus gewünschtem Überstand
HINWEIS
Bei der Montage vor die Fensternische sollte die Bestellbreite ca. 10 cm größer sein als die Nischenbreite. Die Bestellhöhe (je nach Pakethöhe) sollte ca. 20 cm länger sein als die Nischenhöhe, um eine optimale Abdeckung zu gewährleisten. Beachten Sie bei der Montage die Pakethöhe, damit das Fenster bedienbar bleibt.
Höhe | Pakethöhe |
---|---|
50 cm | 5,7 cm |
100 cm | 7,0 cm |
150 cm | 8,5 cm |
180 cm | 10,0 cm |
Mit Leiterkordel (Standardausführung) | Mit breitem Leiterband | ||
---|---|---|---|
Höhe | Pakethöhe | Höhe | Pakethöhe |
50 cm | 4,5 cm | 50 cm | 7,0 cm |
100 cm | 6,0 cm | 100 cm | 10,5 cm |
150 cm | 7,0 cm | 150 cm | 14,0 cm |
200 cm | 8,0 cm | 200 cm | 17,5 cm |
250 cm | 9,5 cm | 250 cm | 21,0 cm |
B = Nischenbreite minus 5 mm insgesamt der gemessenen kleinste Breite in der Nische
H = Bestellhöhe
HINWEIS: Beachten Sie, dass Ihr Fenster sich gegebenfalls nicht mehr öffnet lässt, wenn Sie die Jalousien in der Fensternische montieren.
B = Nischenbreite einschließlich gewünschtem Überstand, insgesamt 10 cm empfohlen
H = Unbedingt die Pakethöhe beachten
Bei der Montage von Jalousien vor der Fensternische sollte die Bestellbreite ca. 10 cm größer sein als die Nischenbreite. Die Bestellhöhe (je nach Pakethöhe) sollte ca. 20 cm länger sein als die Nischenhöhe, um eine optimale Abdeckung zu gewährleisten. Beachten Sie bei der Montage die Pakethöhe, damit das Fenster wieterhin bedienbar bleibt.
Mit Leiterkordel (Standardausführung) | Mit breitem Leiterband | ||
---|---|---|---|
Höhe | Pakethöhe | Höhe | Pakethöhe |
50 cm | 8,0 cm | 50 cm | 11,0 cm |
100 cm | 9,0 cm | 100 cm | 12,0 cm |
150 cm | 10,0 cm | 150 cm | 13,0 cm |
200 cm | 11,0 cm | 200 cm | 14,0 cm |
250 cm | 12,0 cm | 250 cm | 15,0 cm |
Mit Leiterkordel (Standardausführung) | Mit breitem Leiterband | ||
---|---|---|---|
Höhe | Pakethöhe | Höhe | Pakethöhe |
50 cm | 5,5 cm | 50 cm | 9,0 cm |
100 cm | 7,5 cm | 100 cm | 11,0 cm |
150 cm | 9,4 cm | 150 cm | 13,0 cm |
200 cm | 11,5 cm | 200 cm | 15,0 cm |
250 cm | 13,5 cm | 250 cm | 17,0 cm |
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite inkl. Gummidichtung minus insgesamt 5 mm
H = Bestellhöhe = Scheibenhöhe inkl. Gummidichtung
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite (kleinstes Maß in der Schräge). Idealerweise messen Sie von Mitte Silikon bis Mitte Silikon
H = Bestellhöhe = Scheibenmaß inkl. schräger Glasleiste (größtes Maß in der Schräge)
HINWEIS: Beachten Sie die Glasleistentiefe. Diese muss mindestens 15 mm tief sein.
Wir empfehlen unseren Kunden, die Fenster an mehreren Stellen zu messen. D.h. in der Breite nehmen Sie das kleinste ausgemessene Maß, bei der Höhe das größte ausgemessene Maß. Beachten Sie bitte, dass die Jalousien auf Maß angefertigt werden (bis auf den Millimeter genau). Ihre angegebenen Maße sind Fertigmaße, es erfolgen keine Abzüge durch uns oder unseren Hersteller.
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite zzgl. gewünschtem Überstand. Beschläge / Griff beachten.
H = Bestellhöhe = Ober- bis Unterkante des beweglichen Fensterflügels
Hinweis: Die gezeigten Maße sind nur Beispielmaße, zur besseren Veranschaulichung.
B = Bestellbreite = Scheibenbreite zzgl. gewünschtem Überstand. Beschläge / Griff beachten.
H = Bestellhöhe = Ober- bis Unterkante des beweglichen Fensterflügels minus insgesamt 1 cm.
HINWEIS: Bei einer Montage mit Klemmhalterungen (KH) ist auf ausreichend Abstand zur Fensternische zu achten, da sich das Fenster sonst nicht mehr öffnen lässt.
B = Bestellbreite = Nischenbreite minus 5 mm.
H = Bestellhöhe = Nischenhöhe
HINWEIS: Bestellbreite = Messen Sie die Nische an mehreren Stellen und ziehen Sie vom kleinsten gemessenen Maß 5 mm ab. Beachten Sie bitte, dass Sie Ihr Fenster bei dieser Montageart vielleicht nicht mehr öffnen.
B = Bestellbreite = Nischenbreite einschließlich gewünschtem Überstand, wir empfehlen mindestens insgesamt 10 cm.
H = Bestellhöhe = Nischenhöhe plus gewünschtem Überstand
HINWEIS:
Bei der Montage vor der Fensternische sollte die Bestellbreite ca. 10 cm größer sein als die Nischenbreite. Die Bestellhöhe (je nach Pakethöhe) sollte ca. 20 cm länger sein als die Nischenhöhe, um eine optimale Abdeckung zu gewährleisten. Beachten Sie bei der Montage die Pakethöhe, damit das Fenster weiterhin bedienbar bleibt.
Höhe | Pakethöhe |
---|---|
80 cm | 7,5 cm |
100 cm | 8,0 cm |
120 cm | 9,0 cm |
140 cm | 9,5 cm |
160 cm | 10,0 cm |
180 cm | 10,5 cm |
200 cm | 11,0 cm |
220 cm | 11,5 cm |
240 cm | 12,0 cm |
Höhe | Pakethöhe |
---|---|
80 cm | 7,5 cm |
100 cm | 8,0 cm |
120 cm | 8,5 cm |
140 cm | 9,0 cm |
160 cm | 9,5 cm |
180 cm | 9,8 cm |
200 cm | 10,0 cm |
220 cm | 11,0 cm |
240 cm | 11,5 cm |
260 cm | 12,0 cm |
